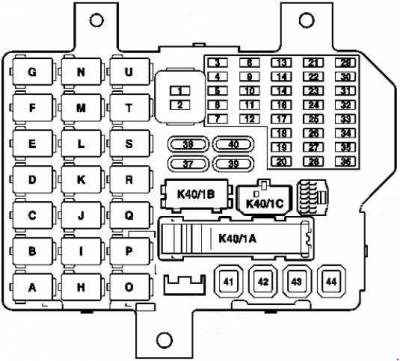

Блок предохранителей и реле
ЛАМПЫ, ЭБУ, ПОДОГРЕВАТЕЛИ,ВЕНТИЛЯТОРЫ
ПРЕДОХРАНИТЕЛИ
| No | Amp. | Colour | |
| 1 | Подсветка салона | 10 A | Red |
| 2 | ETACS | 10 A | Red |
| 3 | ГАбаритные огни слева | 7.5 A | Brown |
| 4 | ГАбаритные огни справа | 7.5 A | Brown |
| 5 | Стеклоочиститель | 20 A | Yellow |
| 6 | empty | empty | empty |
| 7 | Подогрев боковых зеркал | 7.5 A | Brown |
| 8 | Правый дальний свет | 10 A | Red |
| 9 | Левый дальний свет | 10 A | Red |
| 10 | СИГНАЛ | 10 A | Red |
| 11 | Топливный насос | 15 A | Blue |
| 12 | ECU (бензин) | 20 A | Yellow |
| 13 | Trailer hitch | 15 A | Blue |
| 14 | Крыша | 20 A | Yellow |
| 15 | Задний стеклоочиститель | 15 A | Blue |
| 16 | Прикуриватель | 15 A | Blue |
| 17 | Задняя противотуманка | 7.5 A | Brown |
| 18 | Привод регулировки зеркал | 7.5 A | Brown |
| 19 | ECU (diesel only) | 15 A | Blue |
| 20 | ECU (diesel only) | 7.5 A | Brown |
| 21 | Правый ближний свет | 10 A | Red |
| 22 | Левый ближний свет, регулировка передний фар | 10 A | Red |
| 23 | Противотуманка | 10 A | Red |
| 24 | empty | empty | empty |
| 25 | Trailer hitch | 15 A | Blue |
| 26 | Поворотники | 10 A | Red |
| 27 | Audio, subwoofer | 15 A | Blue |
| 28 | Alarm | 10 A | Red |
| 29 | empty | empty | empty |
| 30 | Диагностический разъем, центральный замок | 15 A | Blue |
| 31 | Стоп сигналы | 15 A | Blue |
| 32 | Климат контролер | 7.5 A | Brown |
| 33 | SRS, ESP, EPS | 7.5 A | Brown |
| 34 | Катушки зажигания | 10 A | Red |
| 35 | ECU - топливный насос 1 | 7.5 A | Brown |
| 36 | Задний ход | 7.5 A | Brown |
| 37 | Подогрев заднего стекла | 30 A | Green |
| 38 | Подогрев сидений | 30 A | Green |
| 39 | ECU (diesel only) | 30 A | Green |
| 40 | Вентилятор климата | 40 A | Orange |
| 41 | Зажигание/стартер | 40 A | Orange |
| 42 | Стеклоподъемники | 40 A | Orange |
| 43 | Вентилятор радиатора | 40 A | Orange |
| 44 | РОБОТ | 40 A | Orange |
РЕЛЕ
| Relay Letter | Relay Purpose |
| A | Стеклоподъемники |
| B | Гудок |
| C | Топливный насос реле 2 |
| D | Задняя противотуманка |
| E | Реле стартера |
| F | Реле ЭБУ двигателя |
| G | Генератор |
| H | Вентилятор радиатора режим 1 |
| I | Реле противотуманок передних |
| J | Подогреватель |
| K | Топливный насос реле 1 |
| L | Реле трансмиссии |
| M | Trailer hitch |
| N | Empty |
| O | Вентилятор радиатора режим 2 |
| P | Очиститель фар |
| Q | Подогреватель заднего стекла |
| R | Подогрев сидений |
| S | ближний свет |
| T | Дальний свет |
| U | Реле дроссельной заслонки |
